Биполярные транзисторы обеспечивают усиление сигналов, коммутацию цепей и стабилизацию питания. Они активно применяются в аудио- и видеотехнике, блоках питания, регуляторах напряжения и других устройствах, где требуется точное управление электрическими процессами. Их использование повышает эффективность, надёжность и функциональность электронных устройств. В этой статье мы расскажем, почему транзистор называется биполярным, а также рассмотрим принцип его работы, схемы включения и режимы работы. Помимо этого, вы сможете узнать, на что обратить внимание при выборе.
Чем обусловлено название?
Наименование «биполярный» связано с принципом работы этого типа транзистора. В его структуре участвуют два типа носителей заряда: электроны и дырки. В отличие от транзисторов, которые мы называем «полевыми», где электроток формируется только одним типом носителей, в биполярных транзисторах электрический процесс происходит за счёт движения зарядов обоих знаков внутри полупроводника.

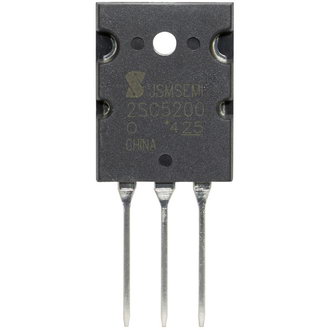

Биполярный транзистор состоит из трёх полупроводниковых областей – эмиттера, базы и коллектора. Они образуют две p-n-переходные области, через которые протекает поток заряженных частиц. Зона перехода играет ключевую роль в работе транзистора, управляя потоком носителей заряда. В большинстве случаев для производства транзисторов используется кремний, обладающий подходящими электрическими свойствами.
Важную роль в формировании проводимости играет валентный слой. В зависимости от типа различают n-p-n и p-n-p транзисторы, но принцип их работы остаётся схожим: слабый ток, поступающий на базу, регулирует более мощный поток носителей заряда между коллектором и эмиттером, поскольку атомы полупроводникового материала задействованы в передаче электрического сигнала.
Как работает?
Принцип работы биполярного транзистора заключается во взаимодействии двух типов заряженных частиц. Когда на базу подается напряжение, происходит изменение ширины p-nпереходов, что позволяет регулировать ток через транзистор. Таким образом, база выполняет роль управляющего элемента, контролирующего поток зарядов между эмиттером и коллектором.
- Включение транзистора происходит при подаче небольшого тока на базу, который запускает движение основных носителей заряда.
Усиление тока связано с тем, что малый электроток базы позволяет пропускать значительно больший поток заряженных частиц. - Выключение наступает при отсутствии управляющего тока на базе.
Основные режимы работы
Биполярный транзистор способен функционировать в различных режимах, которые определяются состоянием его p-n-переходов – прямым или обратным смещением. Он может усиливать сигналы, работать как электронный ключ или выполнять другие задачи.
Режимы работы биполярного транзистора:
- Активный режим. В данном режиме транзистор выполняет функцию усилителя сигнала. Для этого эмиттерный переход смещается в прямом направлении, а коллекторный – в обратном. Ток базы выступает в роли управляющего параметра, регулирующего ток коллектора, а коэффициент усиления показывает, во сколько раз входной сигнал увеличивается на выходе устройства.
- Насыщенный режим. Здесь n-тип и p-тип переходы находятся в прямом смещении. Транзистор открыт, и через него протекает максимальный электроток. Это происходит благодаря перемещению носителей заряда через переходы. Такой режим применяется в схемах, где требуется обеспечить минимальное сопротивление на участке между коллектором и эмиттером.
- Отсечка (запирание). В этом режиме оба перехода находятся в обратном смещении. Транзистор закрыт, и электроток через него практически не течёт. Потенциальный барьер препятствует прохождению носителей заряда.
- Обратный активный режим. Из-за низкой эффективности редко используемый режим, при котором эмиттерный переход оказывается в обратном смещении, а коллекторный – в прямом. Ток коллектора управляется током базы, но усиление сигнала значительно ниже.
Схемы включения и их особенности
Существует три основных схемы включения, каждая из которых имеет свои особенности.
- Схема с общим эмиттером выделяется значительным коэффициентом усиления как по току, так и по напряжению, но при этом создает фазовый сдвиг на 180 градусов между входным и выходным сигналами. Она активно применяется в усилителях низкой частоты благодаря своей эффективности, однако её быстродействие ограничено из-за паразитной ёмкости переходов.
- Схема с общим коллектором, или эмиттерный повторитель, усиливает ток, но не напряжение. Выходной сигнал практически идентичен входному, но с более низким выходным сопротивлением. Благодаря высокой входной и низкой выходной нагрузке, эта схема идеально подходит для согласования каскадов, хотя и не усиливает напряжение.
- Схема с общей базой характеризуется низким входным и высоким выходным сопротивлением, а также способностью работать на сверхвысоких частотах. Ключевое преимущество – отличная частотная характеристика, что делает её востребованной в радиотехнике и ВЧ-усилителях. Однако усиление по току в этой схеме остаётся сравнительно небольшим.
Выбор конкретной схемы включения зависит от задач, таких как необходимость усиления сигнала, требования к входному и выходному сопротивлению, а также рабочий частотный диапазон устройства.
На что обратить внимание при выборе?
При выборе важно учитывать несколько ключевых параметров:
- Максимальное напряжение коллектор-эмиттер. Этот параметр определяет наибольшее напряжение между коллектором и эмиттером без риска пробоя. Для надежной работы рекомендуется выбирать транзистор с запасом, чтобы избежать повреждений при скачках напряжения.
- Максимальный ток коллектора. Это предельное значение тока, которое может протекать через коллектор без нарушения работоспособности транзистора. Если схема предполагает высокие токи нагрузки, важно выбирать транзисторы с достаточным запасом по этому показателю.
- Коэффициент усиления по току показывает, во сколько раз транзистор усиливает ток базы на выходе коллектора. Чем выше этот коэффициент, тем меньший управляющий ток требуется для эффективной работы транзистора, что делает его более чувствительным и энергоэффективным.
- Предельная рассеиваемая мощность. Указывает максимальное количество энергии, которое транзистор может рассеивать без перегрева. Если рассеиваемая мощность превышает допустимую, потребуется радиатор или иной способ охлаждения.
- Частотные характеристики. Частота отсечки транзистора определяет его способность работать в ВЧ-схемах. Для высокочастотных устройств (например, радио- и телекоммуникационной аппаратуры) выбирают транзисторы с высокой граничной частотой.
- Тип корпуса и способ монтажа. Важно учитывать, поддерживает ли тип корпуса поверхностный (SMD) или сквозной (THT) монтаж. Внешний вид корпуса также может играть роль при монтаже, особенно если требуется компактное размещение в устройстве.
- Температурный диапазон работы. Если устройство работает в условиях высоких температур, выбирают транзисторы с расширенным температурным диапазоном, чтобы избежать перегрева и снижения рабочих характеристик.
