Современные компьютеры и серверы оснащены различными компонентами для хранения и обработки данных. Одной из ключевых технологий, обеспечивающих надежную работу накопителей, является интерфейс SATA. Его популярность обусловлена высокой скоростью передачи данных, универсальностью и простотой последовательного подключения. Важность SATA-разъемов в современных компьютерах трудно переоценить: они играют ключевую роль в обеспечении стабильной работы жестких дисков (HDD), твердотельных накопителей (SSD) и других устройств хранения данных. От их типа и версии зависят не только совместимость оборудования, но и производительность системы в целом. В этой статье мы рассмотрим основные типы SATA-разъемов, их отличия и особенности применения.
Появление SATA как замена PATA (IDE)
Появление SATA(SerialATA) стало важным этапом в эволюции средств хранения данных. Данная инновация пришла на смену стандарту PATA (ParallelATA), также известному как IDE. Разработанный в начале 2000-х годов, SATA был создан с целью устранения ограничений PATA, таких как низкий битрейт и сложность установки.
Основные преимущества SATA по сравнению с PATA:
- Увеличение битрейта. SATA быстро передает данные, начиная с 1, 5 Гбит/с в первой модификации и достигая 6 Гбит/с в SATAIII. Это позволило применять более производительные накопители.
- Компактные провода. В отличие от широких и громоздких шлейфов PATA, в система SATA применяются более тонкие провода, что улучшает циркуляцию воздуха внутри корпуса и упрощает сборку компьютеров
- Поддержка горячей замены. SATA позволяет подключать и отключать приборы без необходимости выключения системы, что особенно удобно для серверов и рабочих станций.
- Совместимость. SATA-системы легко адаптируются для использования с более современными накопителями, что делает их универсальным выбором.
Переход от PATA к SATA ознаменовал значительный шаг вперед в компьютерной индустрии, обеспечив рост производительности и удобства использования. Сегодня SATA остается одним из наиболее распространенных систем для соединения накопителей.
Для справки. В случае выхода из строя одного из компонентов системы SATA позволяет быстро заменить накопитель благодаря поддержке горячей замены. Это крайне важно в серверных системах, где данный момент может повлиять на производительность и стабильность работы всего оборудования.
Типы разъемов SATA и кабели к ним
Порты SATA, которые применяются для соединения накопителей с материнской платой и источниками электропитания, можно разделить на несколько основных типов. Каждый из них имеет свое предназначение и конструктивные особенности, обеспечивающие удобство использования и совместимость с различным оборудованием, работающим по стандартам SCSI.
Типы разъемов SATA:

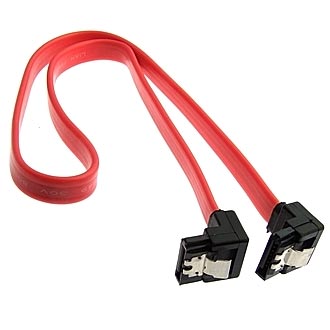

- SATAData. Этот тип порта предназначен для обмена данными между накопителем и главной платой. Сигнальный провод SATA имеет компактный штекер с 7 контактами, который легко подсоединяется и обеспечивает стабильное соединение. Он поддерживает высокий темп обмена данных – до 6 Гбит/с в SATAIII.

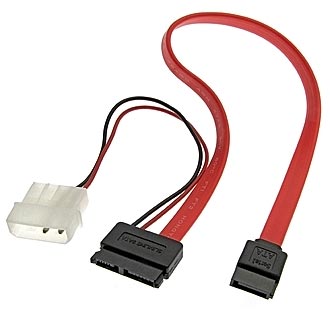

- SATAPower. Силовой штекер SATA используется для подачи электричества на накопитель. Он включает 15 контактов, разделенных на три группы: для подачи 3, 3 В, 5 В и 12 В. Данный провод совместим с различными типами накопителей, включая винчестеры и твердотельные накопители.
- eSATA(ExternalSATA). Этот порт создан для соединения внешних накопителей. Он имеет схожую конструкцию с SATAData, но отличается усиленным корпусом. eSATA-шнуры имеют усиленные штекеры для большей надежности при соединении. Такие провода обычно длиннее стандартных, что удобно для работы с внешними приборами.
- mSATA (MiniSATA). Компактная модификация SATA, предназначенная для приборов малого формата, таких как ноутбуки и планшеты. В mSATA применяется тот же протокол транспортировки данных, что и стандартный SATA, но он имеет меньшие размеры и его можно подключить через слот MiniPCIExpress.
- SATAExpress (SATAe). Это комбинированный порт, поддерживающий как стандартные приборы SATA, так и более современные накопители. SATAe-шнуры отличаются дополнительными контактами и высокой пропускной способностью, что делает их востребованными в системах с высокими требованиями темпа транспортировки данных.
Распиновка SATA-портов
Распиновка SATA-портов играет ключевую роль в правильной транспортировке данных и подаче электричества на приборы. Каждый контакт в порту выполняет свою специфическую функцию, обеспечивая стабильную работу системы и надежное соединение.
Сигнальныйпорт SATA (7 контактов):
- Контакты 1 и 4 – заземление (GND), обеспечивают защиту от помех.
- Контакты 2 и 3 – отправка данных (TX+ и TX−).
- Контакты 5 и 6 – прием данных (RX+ и RX−).
- Контакт 7 – резервный, используется в некоторых модификациях системы.
Штекер питания SATA (15 контактов):
- Контакты 1-3 – подача напряжения 3, 3 В.
- Контакты 4-6 – заземление (GND).
- Контакты 7-9 – подача напряжения 5 В.
- Контакты 10-12 – еще одно заземление (GND).
- Контакты 13-15 – подача напряжения 12 В.
Эта схема позволяет подсоединять накопители с различными требованиями к электропитанию и минимизировать электромагнитные помехи.
Особенности распиновки ExternalSATA и SATAExpress:
- ExternalSATAиспользует ту же распиновку, что и внутренний сигнальный порт SATA, но оснащен усиленными контактами для частого соединения;
- SATAExpress имеет дополнительные линии данных для соединения с шиной PCIe, что обеспечивает более высокий битрейт обмена информации.
