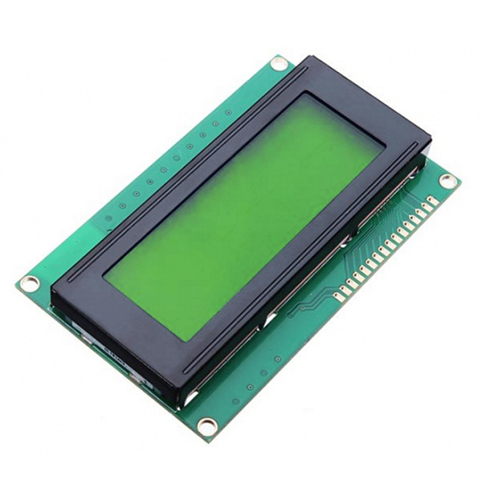

LCD ЖК-дисплей RUICHI – это электронное устройство для отображения различных данных. Если говорить именно об LCD 16х2, такие экраны состоят из 16 столбиков и 2-х строчек. С помощью таких дисплеев можно отображать до 32 символов. Подобные устройства активно используются в процессе производства различных видов электроники за счет своих уникальных технических и эксплуатационных характеристик.
Принцип работы
Принцип работы ЖК-дисплеев RUICHI основывается на пропускание пучка света через многослойную модульную конструкцию. Сами по себе модули выравниваются под угол в 90 градусов, за счет чего поляризованный лист пропускает через себя свет.
Каждый пиксель работает по принципу поглощения света, при этом молекулы в них изменяют свое положение, когда нужно отобразить определенное значение. Именно отклонение светового потока позволяет человеку видеть передаваемые данные.
ЖК-дисплеи очень быстро получили всемирную популярность, на сегодняшний день используются не только в компьютерах, телевизорах, но и различной бытовой технике, промышленном оборудовании, в проигрывателях DVD, часах, цифровых гаджетах.
Если сравнивать ЖК-дисплей с ЭЛТ, они меньше по размерам, имеют относительно небольшую массу, экономичнее в плане расхода электроэнергии. Именно благодаря этому ЖК-дисплеи практически вытеснили ЭЛТ экраны.
Технические характеристики LCD ЖК-дисплеев 16x2
Основные технические характеристики LCD ЖК-дисплеев 16x2:
- Рабочее напряжение – от 4.7 до 5.3 В.
- Лицевая панель – 72 на 25 мм.
- Рабочая сила тока (без подсветки) – 1 мА.
- Размеры печатной платы - 80x36x10 мм.
- Цвет светодиодов для подсветки – синий, зеленый.
- Количество рядов – 2.
- Количество столбцов – 16.
- Может работать в 8-битном и 4-битном режиме.
- Размеры одного пиксельного блока – 5х8 пикселей.

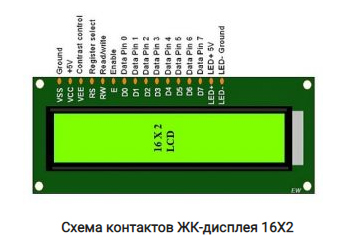

За счет наличия множество контактов на плане ЖК-дисплея LCD 16х2, его можно без труда подключить к различным внешним устройствам.
Команды LCD ЖК-дисплеев 16x2
Все команды LCD ЖК-дисплеем называются HexCode. Каждая из них отвечает за свое действие:
- 1 - помощью данной команды можно отключить отображение данных на экране;
- 2- эта команда нужна для возвращения на домашнюю страницу;
- 4 – с помощью данной команды можно сместить курсор влево;
- 6 - эта команда понадобится для смещения курсора вправо;
- 5 – с ее помощью можно сместить изображение вправо;
- 7 – эта команда нужна для смещения изображения влево;
- 8 – данная команда предназначена для выключения дисплея;
- 0С – с помощью данной команды можно включить дисплей или отключить курсор;
- 0А – этой командой можно отключить дисплей или включить курсор;
- 0F – применяется для мигания курсора, включения дисплея;
- 0E – та же самая функция, что и у предыдущей команды;
- С0 – с помощью данной команды можно переместить курсор на начало следующей строки;
- 80 – применяется для того, чтобы перемещать курсор на зону основной строчки.
10, 14, 18 команды повторяющиеся, предназначены для изменения положения курсора, изображения.
Регистры LCD ЖК-дисплеев
При работе LCD ЖК-дисплеев используется два типа регистров – данных и команд. Для их изменения используется распиновка RS. Регистр данных активируется после того, как будет установлено значение распиновки на 1. Регистр команд включается после изменения 1 на 0.
Регистр команд отвечает за сохранение инструкций, которые отображаются на экране. Благодаря этому можно управлять изображением, изменять нахождение курсора, чистить данные.
Регистр данных применяется для сохранения даты, отображения данных на дисплее. Когда информация передается на экран, она попадает в регистр данных где проходит обработку.
Современные LCD ЖК-дисплеи 16x2 применяются в различных электронных устройствах – компьютерах, телефонах, телевизорах, калькуляторах и т.д. Связано это с их техническим и эксплуатационными особенностями, удобством в плане применения, долговечностью, надежностью.
