Конденсатор – небольшой элемент, присутствующий практически в любой электронной схеме. Его значимость безусловна, но вот принцип работы описать могут не многие. Но основной функционал стандартного конденсатора можно описать вполне простыми словами, и сперва необходимо понять, что такое конденсатор, и из чего он состоит.

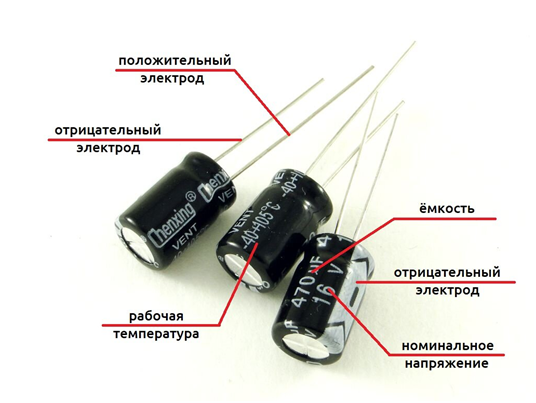

Рисунок 1: Маркировка конденсаторов и обозначение электродов
Из чего состоит простой конденсатор?
Временно отложив в сторону сложные, многофункциональные конденсаторы, применяющиеся в промышленности и автоматизации некоторых система, необходимо ответить на простой вопрос: «Из каких элементов состоит конденсатор»?
Рисунок 2: Структура конденсатора
Структура конденсатора:
- Первая металлическая пластина, к которой подаётся «+».
- Диэлектрический материал. Это такой материал, который не проводит электрический ток. К наиболее популярным диэлектрикам относятся: стекло, картон, фарфор, резина, некоторые виды смол, дерево.
- Вторая металлическая пластина, на которую приходит «-».
Современный конденсатор по своей форме представляет небольшой бочонок с двумя выводами. При выборе такого бочонка необходимо точно знать его ёмкость – основной рабочий параметр любого конденсатора.
Как работает конденсатор?
При подаче напряжения на конденсатор создаётся электрическое поле на металлических пластинах и элемент заряжается как аккумуляторная батарея небольшой ёмкости. Совсем небольшой ёмкости. Диэлектрик, расположенный между пластинами, не позволяет замкнуть цепь и соединиться зарядам. Получается, что каждый конденсатор является накопительным элементам, так как после отключения напряжения, заряды некоторое время остаются на металлических пластинах.
Рисунок 3: Пример простого полимерного конденсатора
Чтобы высвободить накопившийся заряд, выводы обкладок (металлических пластин) конденсатора необходимо замкнуть.
Современные конденсаторы только внешне могут быть выполнены в виде бочонков, но внутри пластины имеют часто очень разнообразную форму. Например, уникальные спиралевидные или сферические обкладки. Такая форма пластин позволяет в несколько раз увеличить ёмкость элемента без изменения его внешних габаритов.
Зачем применяют конденсаторы
Если устройство и принцип действия конденсатора стали немного понятны, то вопрос «зачем?» остаётся открытым.
Конденсаторы применяются с целью:
- Поддержания разницы потенциалов на другом элементе. Например, есть микроконтроллер – элемент, очень чувствительный к просадкам напряжения и если вольтаж падает, то он автоматически перезапускается. Конденсатор способен поддерживать напряжение именно в такие моменты, продолжая работу микроконтроллера без перерывов.
- Фильтрования. Данный вопрос куда сложнее предыдущего, так как здесь чаще всего задействованы низкие и высокие частоты. Сказать можно одно: конденсаторы применяются с целью фильтрования как высоких, так и низких частот.
Конденсаторы применяются практически во всех современных электронных изделиях. От простого блока питания для смартфона или небольшой коробки управления ёлочной гирляндой и до автоматических шкафов управления серьёзными производственными конвейерами. Следует сразу уточнить, что при неисправности электронной схемы, первое место, куда необходимо обратить своё внимание – это именно конденсаторы.
