Конденсатор предназначен для хранения электрического заряда и энергии, создаваемой электрическим полем. Его устройство включает два проводящих элемента, разделённых слоем диэлектрического материала, который изолирует их и не пропускает электрический ток. В этой статье мы подробно рассмотрим, что такое конденсаторы, изучим принцип их работы и разберем, какие виды конденсаторов бывают в зависимости от типа диэлектрика. Кроме того, вы сможете узнать, как маркируются конденсаторы и где применяются конденсаторы в зависимости от типа.
Основные принципы работы конденсатора
Конденсатор способен накапливать электрический заряд посредством создания электрического поля между двумя проводниками. Эти проводники, называемые обкладками, разделены тонким слоем диэлектрика, который выполняет роль изоляции. Когда на конденсатор подаётся напряжение, одна из обкладок получает положительный заряд, а другая – отрицательный. В результате формируется электрическое поле, которое удерживает накопленную энергию. Количество заряда, которое способен удержать конденсатор, определяется напряжением, размерами обкладок и расстоянием между ними. Чем выше эти показатели, тем больше энергии можно накопить.
Конденсаторы обладают уникальным свойством: они пропускают переменный ток, но блокируют постоянный. При постоянном токе заряд накапливается до определённого уровня, после чего прохождение тока прекращается. В случае переменного тока заряд постоянно перераспределяется между обкладками, что позволяет применять конденсаторы для фильтрации и разделения электрических сигналов.
Одной из ключевых характеристик конденсатора является эквивалентная последовательная индуктивность (ESL) и эквивалентное последовательное сопротивление (RL). Эти параметры определяют, насколько эффективно конденсатор может работать на высоких частотах. Например, низкое значение ESLпозволяет минимизировать паразитные колебания и улучшить характеристики конденсатора в высокочастотных цепях.
Зачем нужны конденсаторы?
Без конденсаторов невозможно представить работу большинства современных устройств, начиная от смартфонов и заканчивая сложными промышленными установками.
Конденсаторы выполняют следующие задачи:
- Накопление электрического заряда и энергии. Конденсатор способен удерживать заряд на своих обкладках, формируя электрическое поле между ними. Эта особенность делает его незаменимым для хранения энергии в электрических цепях. Применение подобных компонентов особенно актуально в устройствах, где требуется временное накопление и последующая отдача энергии. Примеры таких устройств включают импульсные блоки питания, фотовспышки и лазерные системы.
- Фильтрация электрических сигналов. Благодаря способности пропускать переменный ток, блокируя при этом постоянный, конденсаторы широко используются для фильтрации сигналов. Они эффективно разделяют цепи по типу тока, сглаживают пульсации в выпрямителях и применяются в различных системах обработки сигналов.
- Формирование колебательных контуров. В сочетании с катушками индуктивности конденсаторы образуют резонансные контуры, которые находят применение в радио- и телекоммуникационных системах. Эти контуры используются для настройки на определённую частоту, генерации сигналов и выполнения других специализированных задач.
- Смещение фазы переменного тока. Конденсаторы способны изменять фазу между током и напряжением в цепях переменного тока. Это свойство активно применяется в фазосдвигающих устройствах, корректорах коэффициента мощности и других инженерных решениях.
Классификация конденсаторов по типу диэлектрика
Диэлектрик представляет собой изолирующий слой, расположенный между обкладками конденсатора. Именно параметры этого материала – толщина и физические свойства– оказывают ключевое влияние на основные характеристики устройства: ёмкость, допустимое рабочее напряжение, температурную устойчивость и частотные параметры.
Виды конденсаторов по типу диэлектрика:
- Бумажные конденсаторы. Диэлектрик таких конденсаторов представлен пропитанной составом бумагой, обеспечивающей достаточную изоляцию. Однако по устойчивости к температурным и влажностным нагрузкам они уступают современным аналогам. Со временем из-за старения бумаги параметры могут ухудшаться, что ограничивает срок их службы. Эти компоненты подходят для цепей с низкой частотой и большой ёмкостью, например, в источниках питания, старых аудиосистемах и сетевых фильтрах.
- Полимерные конденсаторы. В качестве диэлектрика используется полимерный материал, обеспечивающий высокую стабильность и долговечность. Полимерные конденсаторы устойчивы к термическим и механическим нагрузкам, отличаются низким сопротивлением и минимальными потерями, что делает их востребованными в аудиотехнике, точных измерительных устройствах и цифровом оборудовании.

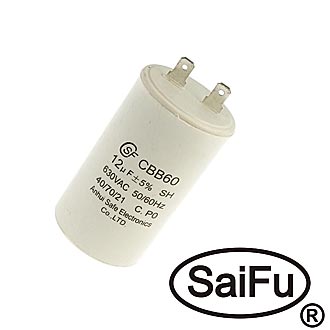

- Плёночные конденсаторы. Диэлектриком в этих конденсаторах служит полимерная плёнка, благодаря чему они обладают высокой точностью характеристик, низкими потерями и долговечностью. Такие компоненты находят применение в высоковольтных цепях, инверторах, преобразователях энергии и источниках бесперебойного питания.
- Керамические конденсаторы. Одни из самых популярных конденсаторов, в которых используется керамика в качестве диэлектрика. Они компактны, обладают хорошей температурной стабильностью и минимальными потерями на высоких частотах. Эти свойства делают их незаменимыми для фильтров, генераторов, а также высокочастотных цепей и радиотехники.
- Электролитические конденсаторы. Особенность этих компонентов заключается в использовании электролита в качестве диэлектрика. Их основное предназначение – работа в цепях постоянного тока для сглаживания пульсаций, стабилизации напряжения и накопления энергии. Электролитические конденсаторы часто используются в блоках питания, усилителях и промышленной электронике, где важна высокая ёмкость при небольших размерах.
- Танталовые конденсаторы. В этих конденсаторах применяется оксид тантала, что обеспечивает их компактность, надёжность и долгий срок службы. За счёт низкого эквивалентного сопротивления (ESR) они находят применение в портативной электронике, медицинском оборудовании и других устройствах, где важны стабильность характеристик и минимальные размеры.
Выбор подходящего типа конденсатора зависит от условий эксплуатации, требуемых параметров и области применения. Каждый из видов обладает своими уникальными достоинствами, позволяющими оптимально решать задачи в различных сферах электроники.
Как маркируются конденсаторы?
Маркировка конденсатора позволяет быстро определить его ключевые характеристики: номинальную ёмкость, допустимое рабочее напряжение, тип диэлектрика, допуск (точность) и другие параметры. Маркировка наносится на корпус конденсатора в виде цифровых, буквенно-цифровых кодов или, реже, цветных полос. Рассмотримосновныеспособымаркировки подробнее.
- Номинальная ёмкость. Ёмкость конденсатора обычно указывается в пикофарадах (пФ), нанофарадах (нФ) или микрофарадах (мкФ). На корпусе часто можно увидеть числа вроде "104", где первые две цифры обозначают номинал, а третья — множитель. Например, "104" означает 10 × 10⁴ пФ, что равно 0,1 мкФ.
- Рабочее напряжение. Максимальное напряжение, которое может выдержать конденсатор без повреждений, обозначается в вольтах (В). Например, маркировка "16V" указывает на то, что компонент рассчитан на работу при напряжении до 16 В.
- Тип диэлектрика. Для некоторых конденсаторов указывается тип диэлектрика. Например, буквы "X7R" или "Y5V" применяются для керамических конденсаторов и указывают на температурные и частотные характеристики.
Помимо этого на корпусе электролитических и танталовых конденсаторов может быть указана полярность и класс точности, указывающий на допустимое отклонение ёмкости от номинального значения.
