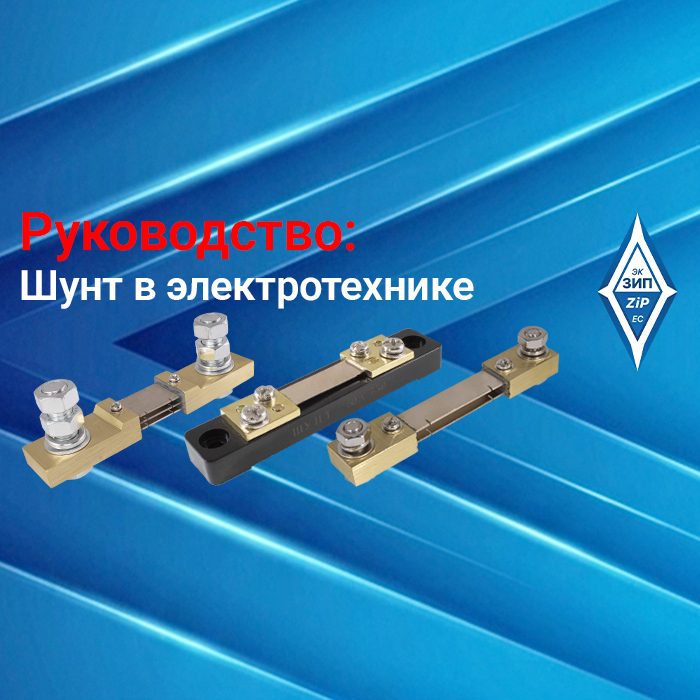

В электротехнике можно встретить такой термин-шунт.С английского Shunt переводится как "перевод на запасной путь" и служит для преобразования протекающего по шунту тока в напряжение.Шунт представляет из себя низкоомный резистор или провод,который может быть из меди,манганина,нихрома и др.Применяют шунт в электроизмерительных приборах-амперметрах или для измерения силы тока в цепи с помощью вольтметра.
Как сделать шунт из проволоки?
Шунт измерительный – что это такое и где используется?
Даже далеким от техники людям нередко приходится встречаться с таком распространенным электротехническим прибором, как измерительный шунт. И многим из них совершенно не понятно, что собой представляет этот элемент, используемый в специальной аппаратуре. Поэтому большинство пользователей желает узнать, что это такое, как устроено и по какому принципу работает в измерительных цепях.
Что значит шунт вообще?
Сначала следует определиться с самим этим понятием, которое согласно официальным источникам трактуется как "ответвление", предназначенное для пуска части потока чего-либо в обход основного участка. Применительно к измерительным цепям шунт – это ответвление электрической схемы, забирающее на себя часть протекающего по ней суммарного тока.
По своей сути шунтирующий элемент – не что иное, как устройство, позволяющее организовать деление тока в цепях измерения постоянных электрических величин.
В качестве основной цепочки здесь выступает измерительный прибор с рассчитанной на определенный угол отклонения индикаторной стрелкой. Величина протекающей через него токовой составляющей обычно не превышает 50-250 микроампер. При этом прибор градуируется в величинах тока в амперах, действующего во всей цепочке.
Где применяются и из чего изготавливаются
Основная область применения токовых шунтов – измерительная аппаратура, используемая для снятия показаний в цепях постоянного и переменного тока.
Обратите внимание: В последнем случае переменный ток выпрямляется встроенными в схему диодами и поступает на измерительную головку в нужной полярности.
Согласно действующим стандартам шунты, рассчитанные на токи до 30 Ампер, встраиваются непосредственно в корпус прибора. При необходимости измерения токовых значений большей величины они изготавливаются в виде вынесенной наружу сборки. Такие изделия уже откалиброваны, то есть рассчитаны на определенные токи и напряжения, что позволяет использовать их на различных пределах измерения.
На точность подбора значения шунтирующего элемента влияет множество факторов, включая особенности структуры используемого для его изготовления материала. Поэтому одной из важнейших характеристик любого шунта является класс точности, соответствующий значениям из следующего ряда: 0,02; 0,05; 0,1; 0,2 и 0,5. Этот показатель представляет собой допустимое отклонение номинального сопротивления в процентах.
В большинстве случаев шунтирующий элемент изготавливается в виде:
- простой толстой пластины (шунт с сопротивлением, рассчитанным на доли Ома);
- катушки из провода с выбранным сечением, также располагающим низким сопротивлением;
- типового резистора, рассчитанного на единицы Ома.
В качестве материала, идущего на изготовление шунтов, как правило, используются манганин или медь.
