Электронная схема любого типа включает в себя резисторы.Задача данных элементов – замедление потокаэлектричества в цепи и созданиеэлектросопротивления для управления напряжением исилой тока в различных электронных устройствах.Резисторы можно найти почти влюбом электронном приборе.Бывают с постоянным сопротивлением, итакие, у которых электросопротивление можноменять. Различаютсяи варианты их соединения в цепи.
Основные способы соединения резисторов
Различают два типа резисторного соединения:
- параллельное;
- последовательное
Если в одной точке объединены входы сразу нескольких деталей, значит, резисторы соединены параллельно. В данном случае водной точке соединяются и все выходы, то есть на каждом резисторе будет одно и то же сопротивление. В результате происходит деление тока на несколько направлений;при этом важно помнить, что от номинала каждого участка сети зависит сила тока.
Последовательное соединение – когдаэлементы внутри цепи соединяются между собой в последовательном варианте, то есть друг за другом. В результате образуется системазамкнутого типа.Ток через каждый элемент проходит с одинаковой силой, независимо от общего количества резисторов в устройстве.
Варианты расчета электросопротивления
Параллельно

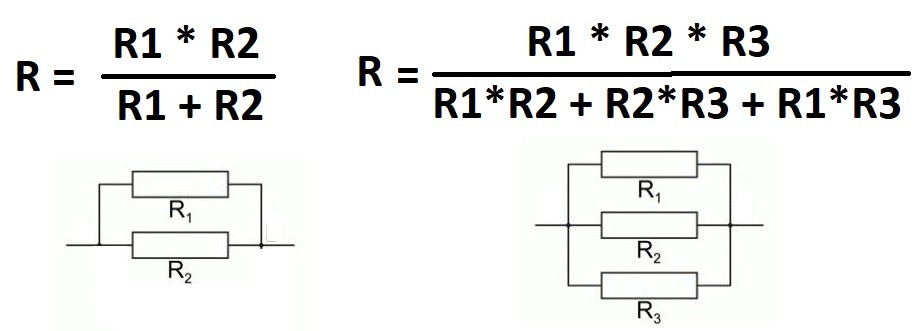

В случае с параллельным соединением расчет производится по следующим формулам:
Важно запомнить правило:
При параллельном соединении наобщее сопротивление главное воздействие оказывает тот резистор, у которого наибольшее значение сопротивления. Именно этот резистор играет ключевую рольв определении суммарного сопротивления цепи.
И на каждом элементе будет разный показательнапряжения. Несмотря на то, что ток в цепи одинаковый, напряжениерезистора будет зависеть от его номинала.
Последовательное
Рассмотрим классический пример последовательногосоединения. Прежде чем вычислять общее сопротивлениецепи, важно разобраться с напряжением и током. Используем формулы:
Важно помнить, что электропроводимость, полученнаяв результате включенных параллельно резисторов, будет ниже самого маленького из номиналов. Если использовать только два элемента сопротивления,формула, соответственно становится более простой.
Смешанное соединение
Еще один вариант, при котором соединение резисторов осуществляется с применением параллельного ипоследовательного способов.Общее сопротивление здесьможно рассчитатьпо участкам.
Для более простого вычисления рекомендуется использовать перерисованную схему и в ней заменить одним «прямоугольником» все составные сопротивления, проставив над каждым уже готовый результат расчета.
Практический опыт применения
При ремонте, к примеру, электроаппаратуры не всегда в доступе есть резистор с нужным номиналом.В таком случае составные резисторымогут стать хорошим вариантом. Сперва подбираетсянужный вариант соединения резисторов, затем все они соединяются. Это необходимо для получения определенного номинала.
Важно сначала скрутить ножки резисторов; направление установки элементов при этом не имеет значения.Скрученные концы слегка обжимаются плоскогубцами и тщательно пропаиваются. Нужно следить, чтобы корпуса резисторов не соприкасались и располагались на расстоянии друг от друга.Так обеспечивается более хорошее охлаждениево время работы.
