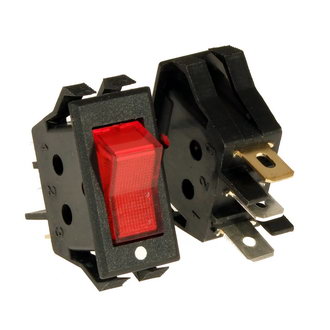

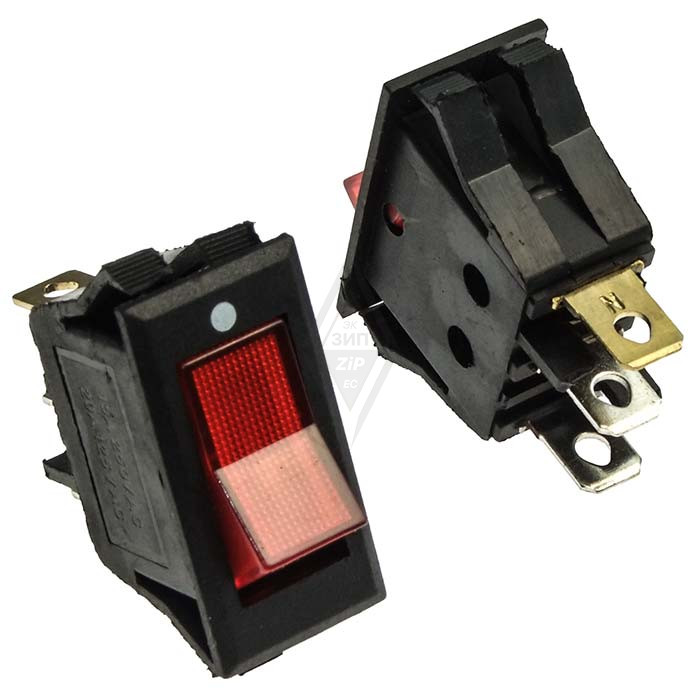

Клавишный переключатель KCD3-101N-B11-R/3P on-off RUICHI

Артикул: 107320

Бренд: RUICHI

Клавишные переключатели

Схема с ттх

pdf

Чертеж


Артикул: 107320

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Вес брутто

7.83

Транспортная упаковка: размер/кол-во

48*32*22.5/1500

Тип переключателя

Переключатель клавишный серии KCD3 с подсветкой

Схема переключения

ON-OFF, SPST

Цвет: клавиша/ корпус

красный/ черный

Кол-во контактов в группе/ кол-во групп (всего контактов)

3 (2+1 подсветка)/ 1 (3P)

Количество циклов коммутации (электро), не менее

10000

Форма клавиши

тип B

Высота, мм

Тип 1 - 30.5; Тип 2 - 32

Ширина, мм

Тип 1 - 13.5; Тип 2 - 16

Номинальный ток, А

5 А

Глубина, мм

Тип 1 - 22; Тип 2 - 21.5 (корпус)

Диапазон рабочих температур, °C

-25…+85

Максимальный ток, А

15 (20)

Сопротивление изоляции, МОм, не менее

100 (500 В, 1 мин.) МОм

Коммутируемое напряжение, В

125 / 250 (AС)

Контактное сопротивление, мОм, не более

Размер установочного отверстия, мм

Тип 1 - 10.2 х 28; Тип 2 - 13.5 х 28

Диэлектрическая прочность, В

1500 (50 Гц, 1 мин.)

Тип подсветки

Неоновая, 250 В

Клавишные переключатели KCD3-101N-B11-R/3P on-off RUICHI представляют собой компактные и надежные элементы для использования в электронных устройствах и приборах.
