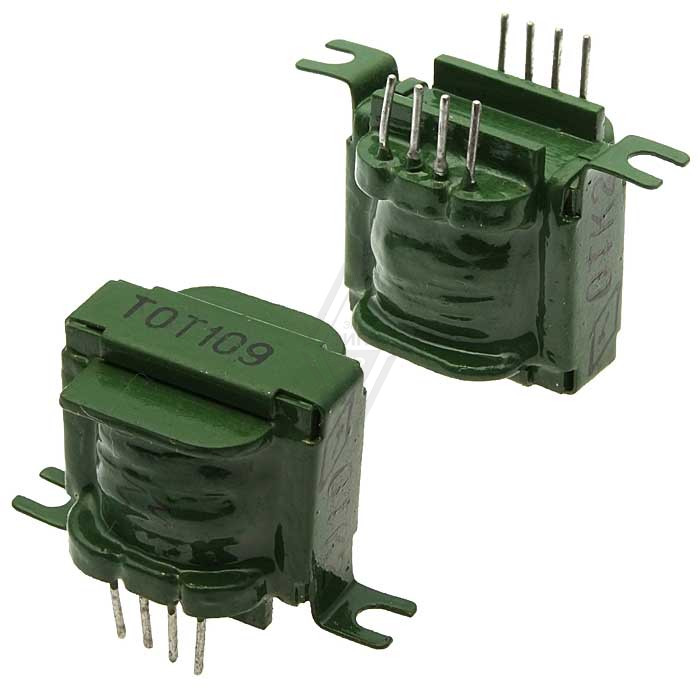

Трансформатор согласующий ТОТ-109

Артикул: 59832

Схема с ттх

pdf

Чертеж


Артикул: 59832

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Типоразмер

ША6 х 8

Номинальная мощность

1 В*А

Входное сопротивление

на выводах 1-2: 150 Ом; 1-3: 330 Ом; 1-4: 590 Ом

Ток

подмагничивания: 4 мА

Сопротивление нагрузки

5-6: 90 Ом; 5-7: 126 Ом; 5-8: 180 Ом

Максимальное напряжение

первичной обмотки: 12х2 В

Сопротивление

обмоток постоянному току: первичной 18х2 Ом; вторичной 14,5 Ом

Индуктивность

первичной: 0,22 Гн; рассеяния: 0,012 Гн

Трансформаторы согласующие ТОТ-109 используется для согласования сопротивлений в электрических цепях. Он имеет три первичные и одну вторичную обмотку, что позволяет подобрать оптимальное соотношение сопротивлений для передачи сигнала без потерь.
